另類經典的車架造型、充滿改裝想像的CVM™【碳纖皮帶小徑車】1/6比例模型組。以雷射雕刻天然木頭材質,重現出實車精華及騎乘情景。

準備工具:白膠、銳利刀片、400#砂紙、尖口鉗

注意事項:

1. 此為非玩具的模型組合,需要一定程度DIY能力;總作業時間約四小時。

2. 請先閱讀組裝步驟的前後文說明、了解判斷後,再開始組裝。

3. 零件取下後的毛邊可用刀片或砂紙除去

4. 組裝時若過緊,切勿強行作業、以砂紙磨去些微後,再進行組裝。

5. 間隙若過大,及關鍵受力接合處,得點上些許白膠加強固定。

6. 模型完成前後,請勿置於高溫、高濕度環境之中。

(*) 全部零件檢視

全部件包含四塊版、兩根短棒。A/B版為主要車體,C/D版為人物剪影及配件(嘖嘖募資加贈E版)。兩根圓棒(15mm、20mm長度)為輪組軸心。

(A) 車架頭管、立管

把兩個頭管、立管零件取下後,對齊並排。

請注意左右邊是否正確。

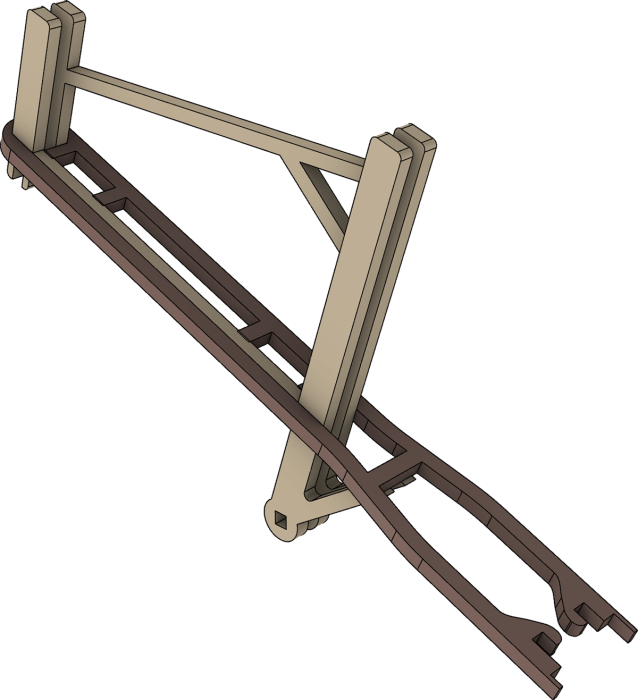

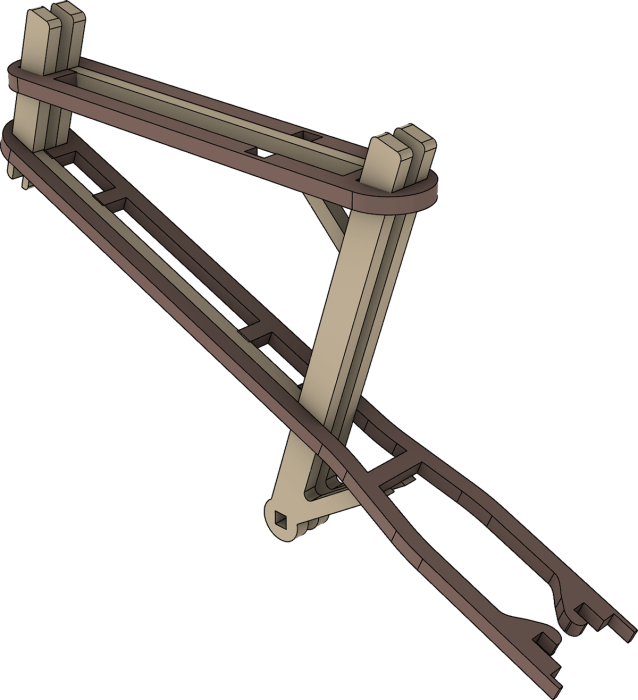

(B) 車架下管、上管

兩件頭管立管並排後,利用間隙穿入下管(注意左右)內。

然後將上管(注意前後)從上方置入。

(C) 車架五通

上管、下管放置正確後,將其與頭管、立管的側面對齊平(齊平後可點膠固定)

將五通管插入車架兩側立管中間後,再插入五通軸心。

* 建座管、豎管暫時插入車架間以方便作業。

(D) 大盤與曲軸

從左至右,依序將左曲柄、兩個五通片、車架(兩側立管+五通管)、一個五通片、皮帶大盤、右曲柄等與軸心貫穿組合。

* 請一次貫穿一個零件,不要將零件疊合後來貫穿。

** 與軸心相接處可點白膠固定。

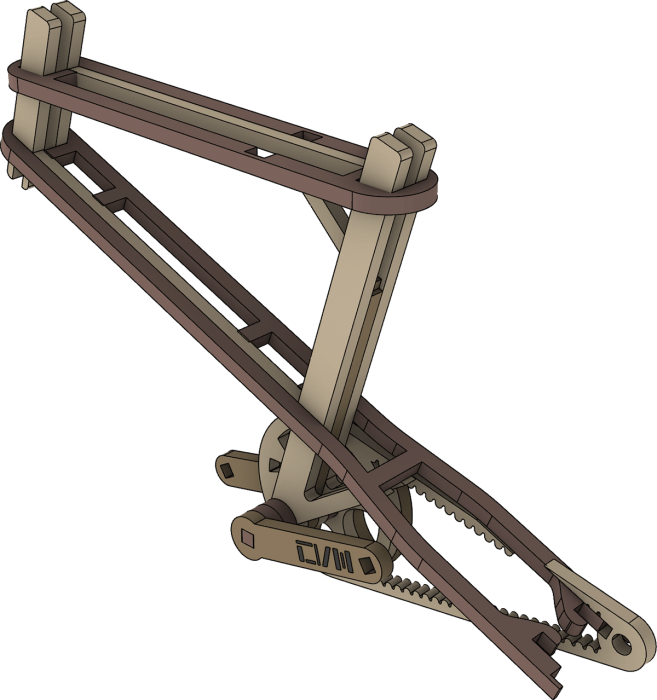

(E) 後上叉

將兩側的後上叉組裝;左後下叉裝上輪鼓小件,凹口與左後下叉對接。

* 零件交接處可點白膠固定

** 請一定得確實完成車架組裝步驟,以確保後續組裝正確呦。

(*) 實車對照

後下叉與下管整合為直線一體式,是CVM™的結構特色。運用提升式後叉設計,車架不必分割便直上皮帶驅動。

(F) 後輪組立

2. 利用三根短卡榫插入輪框及輪胎做後輪組立。先將卡榫插入輪胎後,再貫穿中間輪框,最後再將另一側輪胎插入。

1. 輕輕拉開車架後三角將以上後輪組立放入。

3. 把兩側的輪鼓零件放入;凹口與後下叉對接。

4. 插入20mm長軸心。後下叉兩側末端皆有薄片,可選擇一側之切除以方便插入軸心。

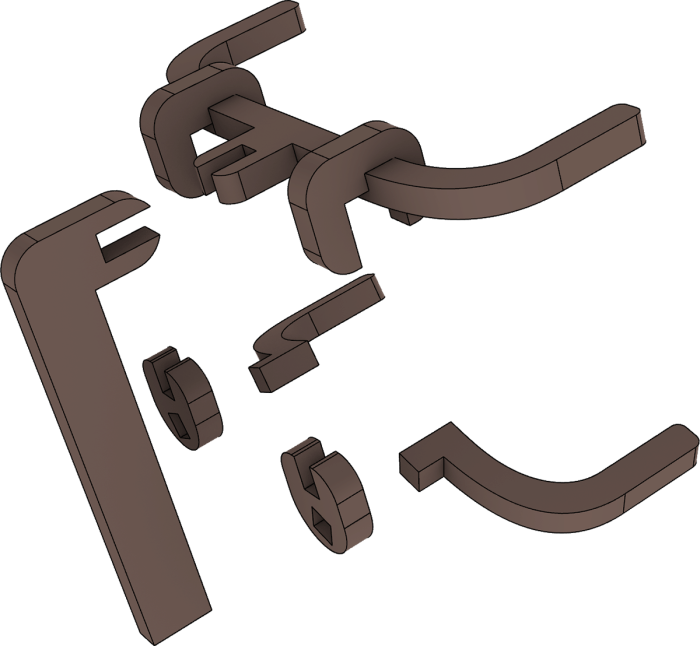

(G) 座艙與座管

牛角把座艙:先將煞把裝入帶凹口的孔位內,再與車把手及定位片組合固定。

座管:座墊與座管組合後,插入車架立管間。

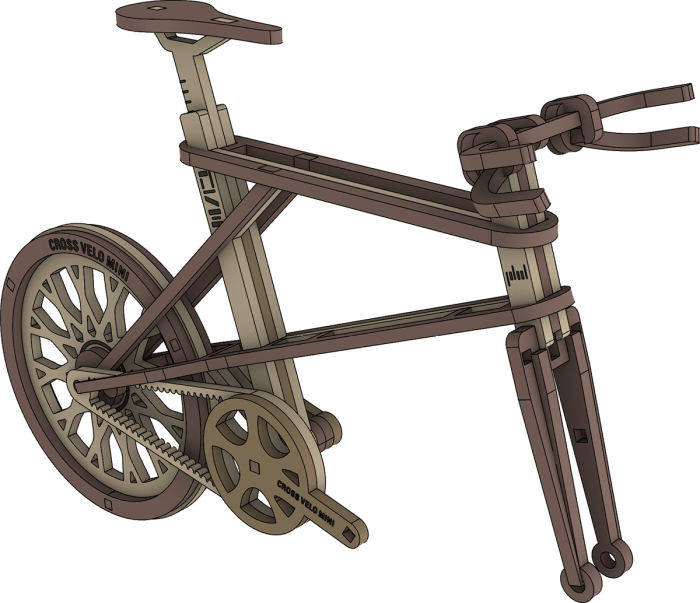

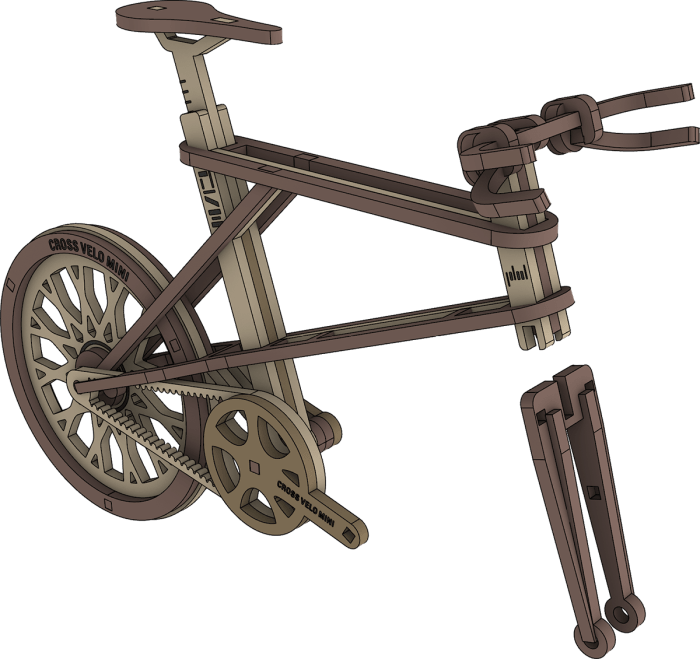

(H) 前叉組立

將兩側前叉片與中間前叉片組合後,裝入車架頭管下方。

* 交接處可點白膠加強固定

(I) 前輪組立

1. 前輪組立:同後輪,用三根短卡榫來組合中間輪框、 兩側輪胎等三零件。先將卡榫插入輪胎後,再貫穿中間輪框,最後再將另一側輪胎插入。

2. 將以上前輪組立件放入前叉內。

3. 把兩側的輪鼓零件放入,對齊軸心孔位。

4. 插入前輪軸心。前叉末端兩側皆有薄片,可選擇一側之去除以方便插入軸心。建議插入軸心時一個一個零件來,不要零件重疊後插入。

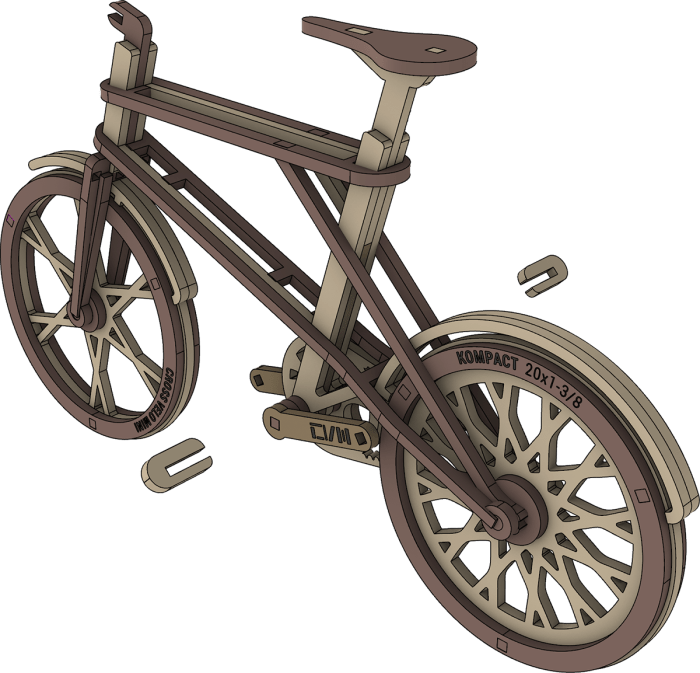

(J) 土除組立(選擇使用)

前土除:先利用間隙、置入輪框與前叉間,再以白膠兩兩對黏,然後點膠固定於前叉上。

後土除:先以白膠兩兩對黏後,利用間隙、置入輪框與車架間,再以左右夾片固定於後上叉上。

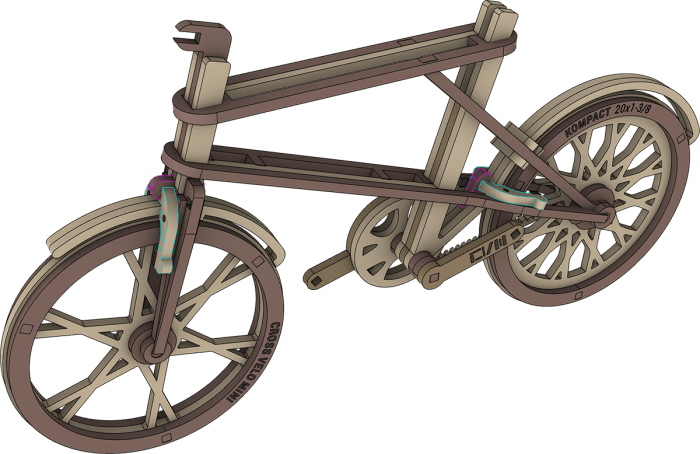

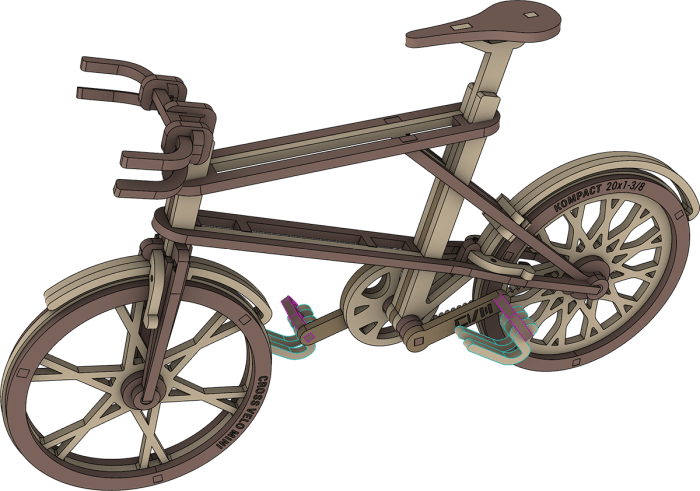

(K) 煞車組立、狗嘴套

將前後煞車(綠色)放置後,與鎖付件(紫色)固定於車架。四片狗嘴套裝上兩邊踏板後,再分別與兩側曲柄組合。

* 後續若搭配人物套件,踏板及狗嘴套可先省略。

(*) 實車對照

將前後煞車(綠色)放置後,與鎖付件(紫色)固定於車架。四片狗嘴套裝上兩邊踏板後,再分別與兩側曲柄組合。

(L) 籃架、座管包

這部分零件間隙偏小,組裝時以砂紙磨去些許厚度會更容易組裝呦。

貨架:將左右貨架雙雙插入上方固定板後,再以兩側固定片附著於前叉兩側(可點膠固定)。

貨籃:先將四邊豎立件與三層柵欄組裝(最底件四周有孔位)後,再插入底板件。組裝完畢後底板即可卡在貨架上固定。

座管包:將三片座管包與支架組合(注意中間與兩側不同形狀)後,將座管插入與整車組立。

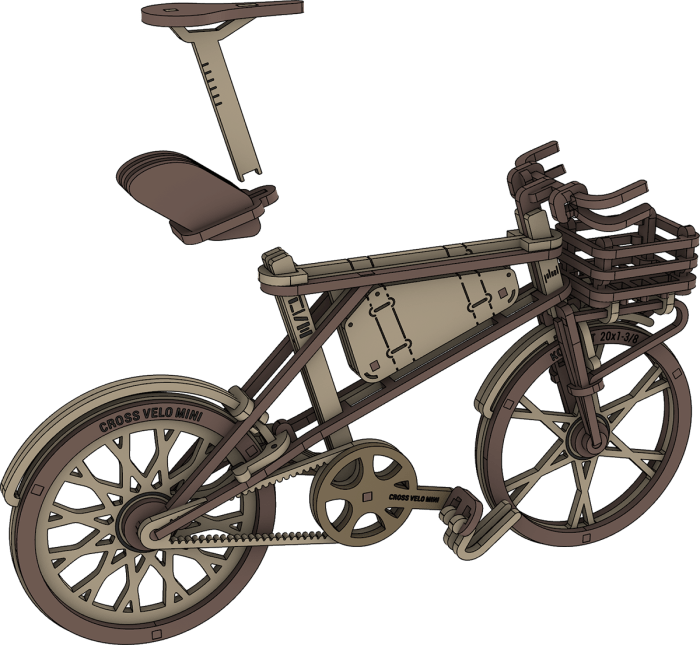

(M) 中置車包

先將車把手及座管取下。中間片由上方置入上管間,兩側車包片再以卡榫固定於其。

最後將兩個定位片(注意前後不同片!)由上方套於頭管及立管。

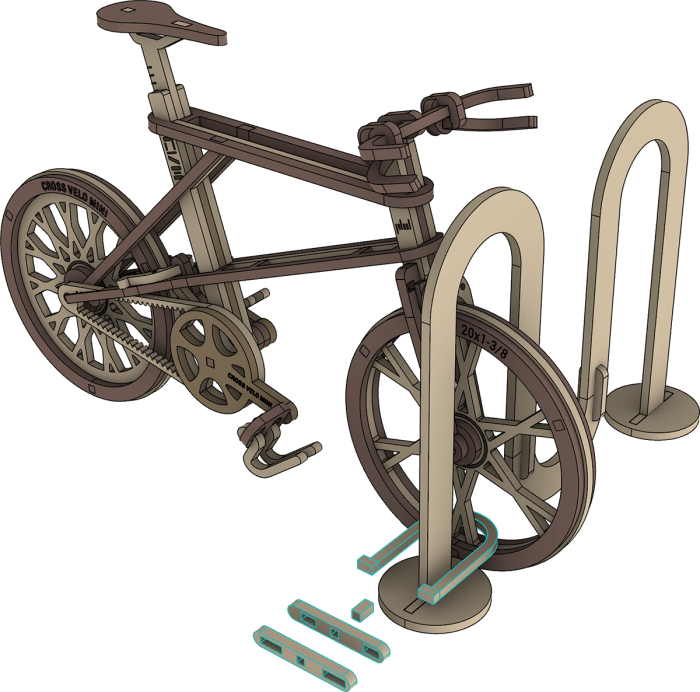

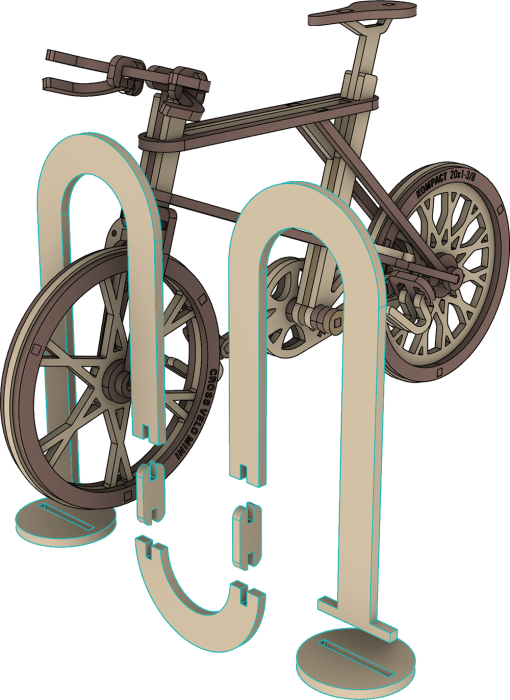

(N) 駐車欄、車鎖

駐車欄:如圖示組裝。B版上最後一件為腳柱,可裝在左側後下叉旁。

車鎖:以卡榫固定兩片鎖頭意前後不片!)後,鎖身即可插入滑動。

(O) 人物剪影

男孩剪影:注意底部固定片的凹口方向(為放置名片用)。

女孩剪影:請注意底部固定片的平整。

(P) 人物剪影(募資加贈)

將中間固定片(注意前後方向)插入後,兩腳裝上踏板。

選配使用:板輪及雙水壺組

(Q) 工作檯組合前修正

抱歉,在組裝工作檯前,請先作業以下修正步驟:將底座兩分件打磨去除(圖片藍色部分)至14mm總高,以及兩豎片底部凹槽裁去。

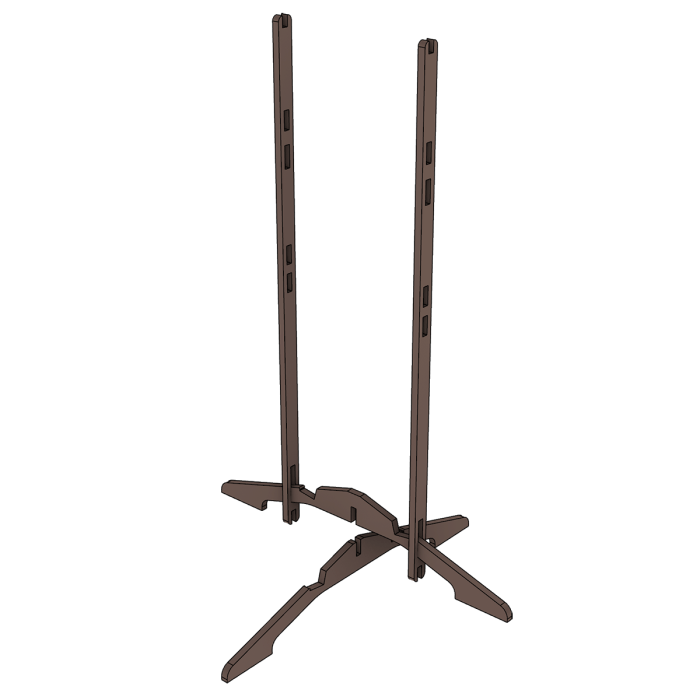

(R) 展示檯(兩種高度選擇)

將前後支架靠緊底架件後,下方組合固定卡榫。

將兩個車架固定片放入前後支架開孔後,往下移動固定。

高度一(適合安裝工作桌用)

高度二(適合展示用)

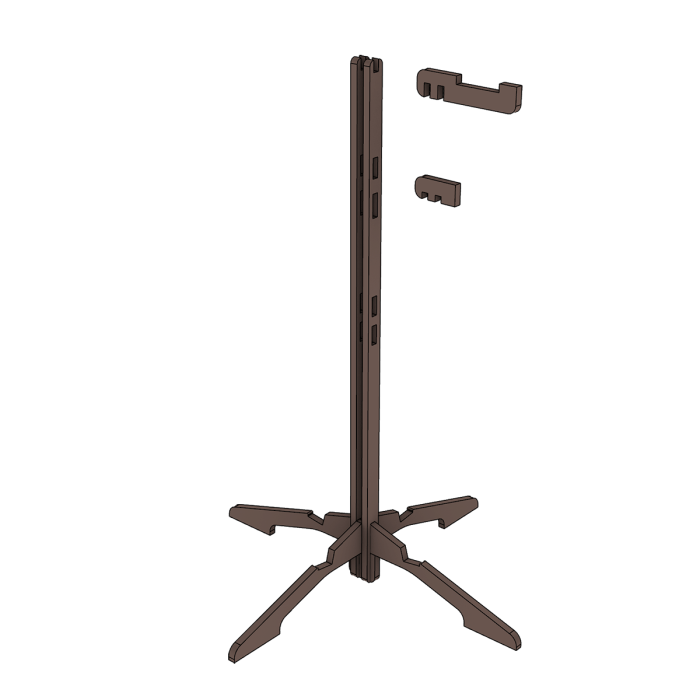

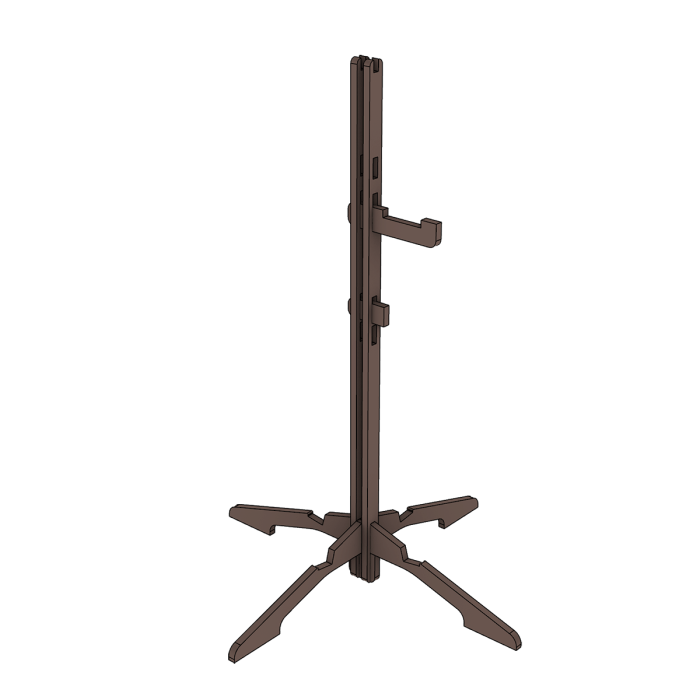

(S)工作檯(選擇使用)

將工作桌及支架組立後,放入支架件孔位向下移置定位。組合完成!

B版上最後一件為腳柱,可裝在左側後下叉旁。

與我們分享你的模型

無論是對CVM™感興趣的新粉絲、車界的老司機、甚至還沒確定實車想怎麼改裝的朋友們,都可以運用這次1/6比例模型的DIY組裝,完成自己夢想中的跨界風格哦!
